Strop Moniera: budowa, historia i naprawy

Strop Moniera to znak epoki: konstrukcja, która łączy ceramiczne płyty z układem stalowego zbrojenia i która dziś stawia przed inwestorem trzy podstawowe dylematy — jak bezpiecznie ocenić ukrytą korozję zbrojenia, kiedy zamiast naprawy zdecydować się na wzmocnienie lub wymianę, oraz jak pogodzić wartość historyczną z wymogami nośności i izolacji. Te wątki przeplatają się z praktycznymi pytaniami o rozpiętości, wpływ degradacji materiałów na nośność i koszty interwencji, a artykuł prowadzi czytelnika krok po kroku przez budowę, diagnozę i metody naprawcze. Zaczniemy od konkretów technicznych i liczb, potem pokażemy typowe uszkodzenia oraz zestaw rozwiązań projektowych, które pomagają podjąć decyzję o remoncie lub modernizacji.

• Konstrukcja Stropu Moniera – ceramiczne płyty i zbrojenie stalowe
• Historia i kontekst w starym budownictwie
• Różnice między stropem Moniera a drewnianymi i sklepiami masywnymi
• Rozpiętości i nośność dzięki ceramice i zbrojeniu
• Diagnoza stanu i typowe uszkodzenia Moniera
• Naprawy i wzmocnienia stropu Moniera – metody inżynierskie
• Nowoczesne podejścia w modernizacji – żelbet i kompozyty
• Strop Moniera – Pytania i odpowiedzi

Poniżej znajduje się zwięzła prezentacja kluczowych parametrów i orientacyjnych kosztów związanych ze stropem Moniera, ułożona tak, by ułatwić porównanie elementów konstrukcji i możliwych napraw; wartości są przybliżone i pokazują typowe zakresy spotykane w budownictwie zabytkowym i mieszkaniowym.

W tabeli pokazano zakresy, które pomagają przedstawić kompromisy kosztowe i technologiczne: niska cena samej ceramiki z jednej strony, a relatywnie wysoki koszt prac związanych z odkrywaniem zbrojenia i zabezpieczaniem przed dalszą korozją z drugiej, co często przesądza o wyborze metody naprawy. Jeżeli zbrojenie wykazuje utratę przekroju powyżej 15–20% lub osłabienie zakotwień, koszty naprawy rosną znacząco, bo wymagane są prace przy belkach nośnych i dodatkowe wzmocnienia; to znajduje odbicie w widełkach kosztów w tabeli. Porównanie orientacyjnych kwot dla napraw punktowych, powłok FRP oraz wzmocnień żelbetowych pozwala na wstępne oszacowanie budżetu i czasu prac, które często determinują decyzję inwestora.

Konstrukcja Stropu Moniera – ceramiczne płyty i zbrojenie stalowe

Podstawową zasadą konstrukcji Moniera jest połączenie żeber betonowych z płytami ceramicznymi, które pełnią rolę trwałej podformy i wypełnienia między belkami, co daje lekki, żelbetowy strop o stosunkowo niewielkiej grubości. Zbrojenie stalowe, ułożone w żeberkach i miejscach o największych momentach, zwykle składa się z prętów φ6–φ12 ułożonych w dolnej strefie rozpiętości i ewentualnie z prętów skratowania nad podporami, a ilość stali typowo waha się między 8 a 15 kg/m². Ceramiczne płyty mają za zadanie utrzymać świeży beton żebra przy wykonaniu i zmniejszyć masę całkowitą; nie są zaprojektowane jako elementy nośne same w sobie, ale ich integralność ma wpływ na dystrybucję obciążeń i chowanie zbrojenia przed korozją. W wielu wykonywanych dawniej stropach belki pomocnicze i główne łączono również z belkami stalowymi lub ceglaną ścianą nośną, co wpływa na zachowanie całej konstrukcji przy użytkowaniu i przy późniejszych naprawach.

W praktyce realizacyjnej układ żeber ma najczęściej rozstaw od 300 do 500 mm, a szerokość żeber to rząd wielkości 80–120 mm przy wysokości 160–220 mm, co daje współczesne ekwiwalenty statyczne i określa nośność na jednostkę powierzchni. Zbrojenie dolne w żeberkach przenosi momenty zginające, natomiast górne pręty, gdzie występują, pełnią rolę przeciwprężną w miejscach przyparć i nad podporami — rozmieszczenie i zakotwienie tych prętów decyduje o możliwości wykorzystania pełnej nośności przekroju. W związku z tym, podczas oceny stanu stropu należy zbadać zarówno zbrojenie dolne jak i górne oraz stan ceramicznych płyt, bo odspojenie płytek może zmienić przebieg naprężeń i przenoszenie obciążeń na belki. W starszych obiektach spotyka się też łączenia żeber z belkami stalowymi lub murowanymi, co komplikuje remont i często wymusza odrębne wzmocnienia przy podporach.

Charakterystyczne dla Moniera jest to, że belki (żeberka) tworzą układ nośny o dużej sztywności przy relatywnie małej masie, a ceramiczne płyty dają dobrą izolację akustyczną i termiczną w porównaniu do czystych płyt betonowych o tej samej grubości. Jednakże odporność na zniszczenie mechaniczne płytek i szczelność połączeń między nimi są kluczowe — uszkodzenia spodu płyty prowadzą do miejscowej koncentracji naprężeń i odsłonięcia zbrojenia, co przyspiesza korozję. Projektując naprawę lub wzmocnienie należy pamiętać, że dodanie warstwy betonu nad stropem zmienia ciążenie obciążenia na belki oraz ich ugięcia, więc czasami konieczne jest też wzmocnienie belek głównych lub podparcie stropu dodatkowymi elementami nośnymi. Plastyczność rozwiązań wykonawczych daje możliwość adaptacji Moniera do współczesnych wymagań, ale wymaga szczegółowego rozpoznania stanu materiałów przed decyzją o remoncie.

Historia i kontekst w starym budownictwie

System Moniera pojawił się jako jedna z pierwszych praktycznych metod zbrojenia betonu i szybko znalazł zastosowanie w budownictwie mieszkaniowym i użyteczności publicznej, gdzie zastępował stropy drewniane oraz kosztowne sklepienia masywne, oferując dłuższe rozpiętości przy mniejszej masie. W miastach europejskich i w naszym regionie technika ta była popularna od końca XIX wieku i przez pierwszą połowę XX wieku, kiedy produkcja płytek ceramicznych i dostęp do stali były już zadowalające; strop Moniera stał się naturalnym wyborem przy budowie kamienic i willi, łącząc względną szybkość montażu z lepszą odpornością ogniową niż drewniane belkowanie. W starych budynkach system ten często występuje w kombinacji z belkami stalowymi i murowanymi podporami, co wpływa na złożoność napraw i wymaga uwzględnienia historycznych detali konstrukcyjnych. Ważne jest rozumienie tej genezy, bo wiele problemów, które dziś obserwujemy, wynika z ówczesnych praktyk wykonawczych i jakości materiałów, a nie tylko z upływu czasu.

Historyczne rozwiązania miały swoje zalety — trwałe ceramiczne płyty dawały trwały spód stropu, a żebra betonowe zbrojone stalą pozwalały uzyskać większe rozpiętości i lepszą nośność niż drewno — jednak jednocześnie wprowadzały wrażliwość na korozję i wadliwe wykonanie, których skutki ujawniają się dopiero po dekadach użytkowania. W dawnych realizacjach często stosowano stali o mniejszej odporności na korozję i mniejszym pokryciu betonowym, co w połączeniu z zawilgoceniem powoduje rdzewienie zbrojenia i miejscowe odspojenie krótkowłóknistej ceramiki. Z tego powodu inspekcja stropu Moniera w starym budownictwie zwykle zaczyna się od sprawdzenia stanu spodu, mocowań belek i wszelkich przecieków z instalacji, bo to najczęstsze przyczyny postępującej degradacji. Dla konserwatorów i projektantów rewitalizujących kamienice ten kontekst decyduje o priorytetach interwencji: ochrona zbrojenia i odtworzenie spójności płyt są często kluczowe dla zachowania autentyczności konstrukcji.

W praktycznych remontach historyczne stropy Moniera bywają traktowane jako wartościowy element architektoniczny, ale też jako problem — z jednej strony mają typowy wygląd spodu i krótkie, charakterystyczne żeberka, z drugiej strony wymagają prac przy belkach i podparciach, które nierzadko są trudne do przeprowadzenia w zamieszkanym budynku. Dodatkowo, w wielu kamienicach wprowadzono późniejsze przebudowy, zmieniając obciążenia stropów poprzez adaptacje poddaszy czy instalacje, co z kolei wpływa na decyzję o wzmocnieniu lub wymianie. Z tego powodu rozpoznanie historycznych detali i wykonanie inwentaryzacji belek, zbrojenia oraz stanu ceramiki jest niezbędne przed opracowaniem projektu naprawy, bo różnice między budynkami tej samej ery mogą być znaczne. W efekcie konserwatorzy i inżynierowie muszą łączyć wiedzę historyczną z nowoczesnymi metodami diagnostycznymi, aby podejmować optymalne decyzje dotyczące stropów Moniera.

Różnice między stropem Moniera a drewnianymi i sklepiami masywnymi

Podstawowa różnica materiałowa jest oczywista: stropy drewniane opierają się na belkach z litego drewna, stropy masywne (sklepienia) na ciągłej masie ceglanej lub betonowej, a Monier to układ żeber żelbetowych z ceramicznymi przekładkami; każdy z tych rozwiązań ma inną charakterystykę odkształceń i nośności. Strop drewniany jest lekki, podatny na odkształcenia i atak biologiczny, ale prosty do naprawy punktowej; strop masywny ma dużą akumulację ciepła i wysoką masę własną, co wpływa korzystnie na tłumienie dźwięków i stabilność, ale jest drogi i pracochłonny w naprawie. Monier leży pośrodku — oferuje dłuższe rozpiętości niż drewno bez ogromnej masy sklepień, zachowując jednocześnie pewne trudności naprawcze typowe dla betonu z zbrojeniem, zwłaszcza gdy występuje korozja belek lub prętów. W praktycznej eksploatacji oznacza to, że decyzja o remoncie czy wzmocnieniu wymaga innego algorytmu postępowania niż przy belkach drewnianych czy sklepieniach — trzeba uwzględnić stan zbrojenia, powłokę ceramiczną i sposób łączenia ze ścianami.

Akustyka i izolacja termiczna to kolejne aspekty różnicujące te systemy: stropy drewniane często przenoszą dźwięk uderzeniowy silniej niż stropy Moniera, które dzięki ceramicznym płytom mają lepsze tłumienie, a stropy masywne przewyższają oba rozwiązania pod względem izolacji akustycznej. Z punktu widzenia ognia, Monier był istotnym krokiem ku poprawie bezpieczeństwa — beton i ceramika są niepalne i ograniczają rozprzestrzenianie ognia w porównaniu z drewnianymi belkami, co było jedną z przyczyn szybkiej adopcji systemu w miastach. Koszt i tempo wykonania także różnią się: drewniany strop można często zrealizować szybko i tanio, ale z krótszą trwałością, natomiast strop Moniera wymaga precyzji układania płytek i żeber, ale zapewnia dłuższą żywotność przy odpowiedniej konserwacji. To wszystko wpływa na decyzję inwestora i projektanta, zwłaszcza przy remoncie starych budynków, gdzie kompromis między autentycznością, kosztem i nośnością jest nieunikniony.

W aspekcie napraw i modernizacji strop Moniera daje możliwości wzmocnień żelbetowych oraz zastosowania kompozytów, które nie zawsze będą opłacalne przy stropach drewnianych lub sklepieniach masywnych — tam często lepszym rozwiązaniem jest wymiana belek lub lokalna konserwacja. Stropy masywne wymagają innych technik (np. wzmocnień skrajnych lub wykonywania nowych nadproży), natomiast w Monierze można skutecznie użyć metod nakładkowych, osłon stalowych czy laminatów FRP do zwiększenia nośności bez konieczności kompletnej wymiany. Te różnice przesądzają o różnych ryzykach i kosztach: wymiana belek drewnianych jest zwykle tańsza i prostsza, ale krótkotrwała, natomiast skomplikowane prace przy stropach masywnych i Moniera wymagają specjalistycznych technologii i często wiążą się z wyższymi kosztami robocizny. Wybór rozwiązania zależy więc od oceny stanu belek, zbrojenia i płytek, od planowanych obciążeń oraz od budżetu inwestora.

Rozpiętości i nośność dzięki ceramice i zbrojeniu

Rozpiętość stropu Moniera jest wynikiem kombinacji wysokości żeber, przekroju zbrojenia i rozstawu płytek; praktyczne granice to zwykle 3,0–6,5 m, przy czym dla rozpiętości powyżej 5,0 m konieczne są większe przekroje żeber lub dodatkowe belki nośne. Nośność systemu zależy przede wszystkim od ilości i jakości zbrojenia w dolnej strefie żeber oraz od zakotwienia tych prętów w podporach — na przykład zwiększenie przekroju dolnego zbrojenia z 2×φ8 do 2×φ12 na żeberko może dać zauważalny przyrost momentu nośnego, co przekłada się na większe dopuszczalne obciążenie użytkowe. ceramiczne płyty nie biorą bezpośrednio udziału w nośności zginanej płyty, ale ich integralność wpływa na stabilność formy i rozkład naprężeń poprzecznych, szczególnie przy obciążeniach koncentrycznych przy belkach; uszkodzone płytki mogą prowadzić do lokalnych koncentracji sił i pogorszenia nośności. Decyzje projektowe dotyczące zwiększenia rozpiętości zwykle polegają na zwiększeniu wysokości żeber, dodaniu dodatkowego zbrojenia lub zastosowaniu wsporników i podciągów, co z kolei wpływa na koszty i ciężar konstrukcji.

Przykład orientacyjny: strop o rozpiętości 4,0 m z żeberkiem o wysokości 180 mm i rozstawie 350 mm oraz z dolnym zbrojeniem 2×φ10 na żeberko może przenieść obciążenia użytkowe rzędu 2,0–3,0 kN/m² przy uwzględnieniu masy własnej i bez nadmiernych ugięć, natomiast zwiększenie zbrojenia lub wysokości żeber o 20–30% rozszerza tę nośność i zmniejsza ugięcia. Przy projektowaniu wzmocnienia nośności należy uwzględnić, że dodanie warstwy żelbetowej nad stropem zwiększa masę o około 0,15 m³ betonu na każde 1 cm grubości (tj. 0,06 m³ dla 6 cm), co przy gęstości 2 400 kg/m³ daje ~144 kg/m² dodatkowej masy dla 6 cm nakładki, i to trzeba uwzględnić w obliczeniach dla belek i podpór. Dlatego decyzja o sposobie zwiększenia rozpiętości i nośności jest wynikiem równoczesnej analizy geometrii żeber, przekrojów zbrojenia i stanu belek oraz kosztów i wpływu na użytkowanie budynku.

W stropach Moniera dużą rolę odgrywają też połączenia belek z murami nośnymi i belkami głównymi; źle zaprojektowane lub skorodowane kotwy prowadzą do lokalnych koncentracji naprężeń i przyspieszają uszkodzenia w strefach okołopodporowych. W praktyce inżynierskiej podczas projektowania wzmocnienia często pokazuje się konieczność wykonania dodatkowego zakotwienia lub stosowania stalowych płyt łączących, aby przywrócić zdolność przenoszenia sił w miejscach krytycznych, co wpływa na cenę i zakres robót. Przy rozpiętościach granicznych stosuje się też rozwiązania mieszane, jak dodanie podwieszonych belek stalowych lub wykonanie nadbetonu współpracującego, które efektywnie zwiększają nośność bez wymiany całego stropu. Wszystkie te możliwości muszą być poprzedzone rzetelną oceną stanu zbrojenia i belek oraz rozsądną kalkulacją kosztów i ryzyk.

Diagnoza stanu i typowe uszkodzenia Moniera

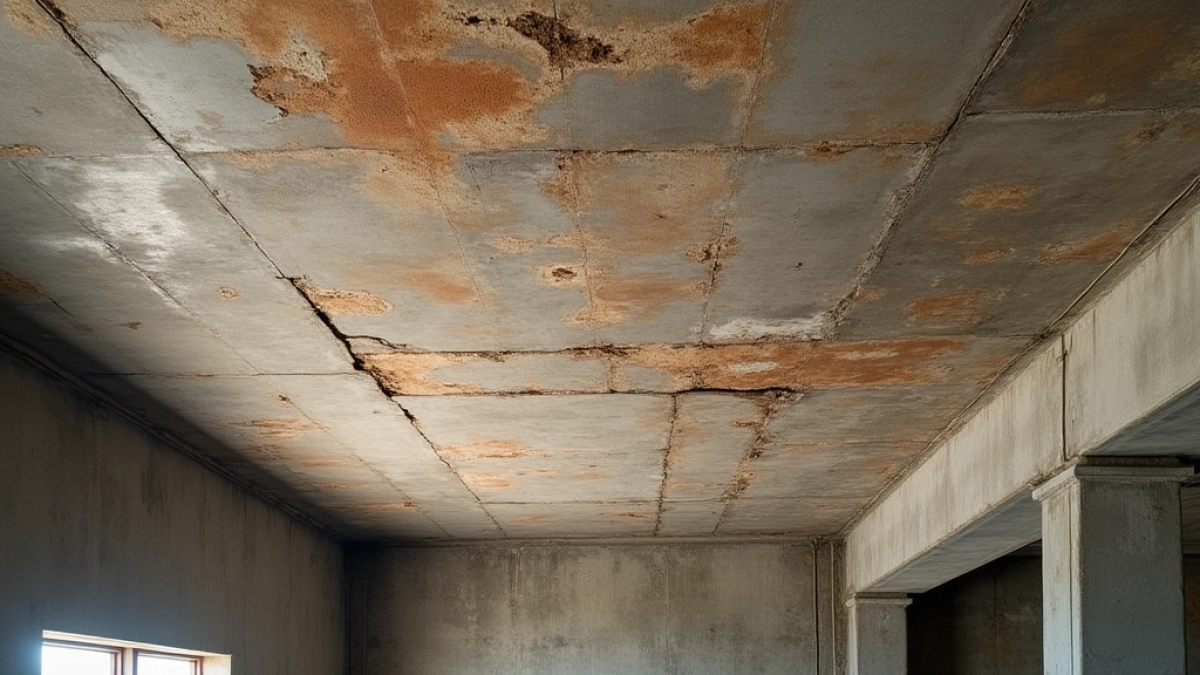

Najczęstsze uszkodzenia stropów Moniera to rysy i pęknięcia na spodzie płyty, miejscowe odspojenia ceramicznych elementów, widoczne zarysowania przy podporach oraz korozja odkrytego zbrojenia prowadząca do spękań i odspojenia betonu; te symptomy zwykle sygnalizują obecność wilgoci, przecieków lub uszkodzeń mechanicznych. Oględziny spodu stropu, sprawdzenie śladów zawilgocenia, pomiary ugięcia oraz próby udarowe (dzwonienie) pozwalają zebrać pierwsze dane o skali degradacji, a dalsze badania nieniszczące, takie jak lokalizatory zbrojenia, pomiary grubości powłoki czy endoskopia, umożliwiają precyzyjne określenie stanu prętów i betonu. Wiele uszkodzeń zaczyna się w okolicach balkonów, obróbek lub instalacji, gdzie izolacja przeciwwilgociowa została naruszona — stąd słuszne jest sprawdzenie szczególnie tych stref oraz styków belek i ścian. Często pokazano, że korozja zbrojenia jest procesem postępującym, który najpierw ogranicza przekrój prętów, a potem powoduje odspojenie płyty i spadek nośności belki, co wymaga szybkiej reakcji inżynierskiej.

Badania diagnostyczne przed decyzją o naprawie powinny obejmować zestaw metod, poczynając od pomiarów wizualnych i dokumentacji fotograficznej, przez pomiary wilgotności i grubości powłoki betonowej, aż po badania bardziej zaawansowane, jak pomiar potencjału elektrochemicznego, analiza próbki betonu czy badania ultradźwiękowe. Warto też zwrócić uwagę na charakter rys: pionowe rysy przy podporach często wskazują na miejscowe skrócenie przekroju lub ruch podpór, natomiast rysy poziome i wachlarzowate mogą sygnalizować korozję zbrojenia lub oddziaływanie temperatury i wilgoci. Jeśli przy oględzinach zauważa się rdzę na spodzie płyty lub lokalne odspojenia ceramicznych elementów, należy spodziewać się konieczności odkrycia zbrojenia i oceny utraty przekroju — to etap, który znacząco zwiększa koszty naprawy. W artystycznym, ale rzeczowym ujęciu, diagnoza funkcjonuje jak wywiad medyczny dla budynku: bez kompletnego badania nie da się postawić adekwatnej, bezpiecznej diagnozy i zaplanować terapii.

Warto ustalić progi alarmowe już na etapie diagnozy: dla rys o szerokości powyżej 0,5 mm lub dla ugięć przekraczających L/250 warto rozważyć pilne działania, a przy stwierdzeniu utraty przekroju zbrojenia przekraczającej 15–20% należy planować prace wzmocnieniowe. Dodatkowym wskaźnikiem jest stopień korozji belek i połączeń — jeżeli korozja wpływa na zakotwienia i kończy się odspojeniami, konieczne jest wzmocnienie podpór i ewentualne przeniesienie obciążeń przez tymczasowe podparcie. Przy stosowaniu kryteriów projektowych i konserwatorskich trzeba też uwzględniać planowane użytkowanie budynku, gdyż strop w adaptowanym poddaszu z większym obciążeniem użytkowym będzie wymagał innego podejścia niż strop w niezmienianej części mieszkalnej. Diagnoza powinna więc łączyć obserwacje wizualne, badania nieniszczące i analizę obciążeń, by decyzja o zakresie naprawy miała solidne podstawy techniczne.

Naprawy i wzmocnienia stropu Moniera – metody inżynierskie

Zakres napraw zależy od diagnozy: od prostych prac punktowych polegających na oczyszczeniu zbrojenia i uzupełnieniu betonu, przez wymianę płytek, po kompleksowe wzmocnienia żelbetowe lub zastosowanie kompozytów FRP; koszt i czas realizacji rosną wraz z koniecznością odsłonięcia belek i wykonaniem dodatkowego zakotwienia. Standardowa procedura naprawcza zaczyna się od zabezpieczenia stropu tymczasowymi podporami przy osłabionych strefach, następnie wykonuje się odkucie uszkodzonego betonu i ceramiki, odrdzewienie i konserwację zbrojenia, uzupełnienie brakującego zbrojenia i zalanie ubytków betonem o odpowiedniej klasie — wszystko z zachowaniem technologii i jakości materiałów. Metody wzmocnienia obejmują: nakładkowe żelbetowe płyty współpracujące, dokucie stalowych profili lub belek podporowych, zalaminowanie spodu laminatami FRP oraz zastosowanie wstrzykiwania żywic epoksydowych w drobne rysy, przy czym każda metoda ma swoje ograniczenia i wymogi wykonawcze. Wybór metod jest rezultatem bilansu między kosztami (koszt robocizny, materiałów, rusztowań) a efektem — na przykład FRP daje szybkie wzmocnienie przy minimalnym podniesieniu poziomu podłogi, ale wymaga odpowiedniej przyczepności do spodu i nie jest zawsze rozwiązaniem ekonomicznym przy dużej skali korozji.

• Inwentaryzacja i badania (uwzględnienie ugięć, rys, wilgotności),
• projekt wzmocnienia i kosztorys,
• tymczasowe podparcia miejsc osłabionych,
• odkucie i oczyszczenie zbrojenia, jego naprawa lub wymiana,
• zabezpieczenie antykorozyjne i odbudowa przekroju betonu lub montaż nakładkowych elementów nośnych.

Po liście kroków warto zwrócić uwagę na konkretne liczby: przykładowo naprawa punktowa obejmująca odkrycie zbrojenia i uzupełnienie ubytku zwykle kosztuje 150–400 PLN/m² i zajmuje od jednego do kilku dni roboczych na fragment, natomiast wzmocnienie z zastosowaniem FRP może kosztować 600–900 PLN/m² i wymaga krótkiego przestoju użytkowania. W przypadkach, gdy konieczne jest wykonanie nadbetonu współpracującego o grubości 6–8 cm, koszty mogą sięgnąć 800–1 200 PLN/m², a do tego trzeba doliczyć roboty dodatkowe przy belkach i podpórkach, które mogą wymagać prac dekompresyjnych i poprawy zakotwień. Przy planowaniu prac należy uwzględnić również koszty rusztowań, zabezpieczeń przeciwpożarowych i ewentualnych robót stolarskich na stykach z belkami — te elementy często podnoszą całkowity koszt interwencji.

Przy wymianie zbrojenia i dodatkach stalowych ważne jest zastosowanie odpowiedniej techniki łączenia nowych prętów z istniejącymi, np. poprzez wykonanie złączy przez spawanie, użycie odpowiednich łączników mechanicznych lub wykonanie wkładek kotwiących w istniejącym betonie; każde z tych rozwiązań ma wpływ na prędkość wykonania i koszt. Rozwiązania tymczasowe, jak podparcie belkami stalowymi lub ustawienie rusztów, często są konieczne przy remoncie fragmentów stropu nad pomieszczeniami zamieszkanymi, co wymaga koordynacji z użytkownikami i planu phasingu prac. Niezależnie od metody naprawczej, ważne jest zaplanowanie monitoringu po remoncie: pomiary ugięć i kontrola rys w pierwszych miesiącach pozwolą potwierdzić skuteczność zastosowanego rozwiązania. Przy pracach renowacyjnych istotne jest też zachowanie detali historycznych spodu i belek, kiedy konstrukcja ma wartość konserwatorską, co dodatkowo może wymagać kompromisów technologicznych i kosztowych.

Nowoczesne podejścia w modernizacji – żelbet i kompozyty

Nowoczesne techniki modernizacji bazują na dwóch głównych kierunkach: tradycyjnym wzmocnieniu żelbetowym (nadbeton, belki stalowe) oraz lekkich, małoinwazyjnych wzmocnieniach kompozytowych (FRP — włókna węglowe lub szklane), z których każde ma swoje miejsce zależnie od stanu stropu i oczekiwań inwestora. Nadbeton współpracujący (np. 5–8 cm zbrojonego betonu) znacząco zwiększa sztywność i nośność, ale dodaje masy — 6 cm betonu to ok. 144 kg/m² dodatkowej masy, co wymaga oceny nośności belek i podpór; z drugiej strony taka nakładka dobrze współpracuje z istniejącymi żebrami i jest rozwiązaniem trwałym. FRP daje dużą poprawę nośności i sztywności przy niemal zerowym przyroście masy oraz przy minimalnych pracach pomocniczych, bo laminaty przykleja się do spodu stropu; jednak warunkiem sukcesu jest odpowiednia przyczepność i brak luźnych, spękanych powierzchni. Przy modernizacjach hybrydowych łączy się często obie metody — np. wykonuje się korekcyjne naprawy betonu i miejscowe zbrojenie, a potem stosuje FRP w obszarach wymagających szybkiego wzrostu nośności bez podnoszenia poziomu podłogi.

Koszty i czas realizacji decydują o wyborze metody: FRP zwykle kosztuje 300–900 PLN/m², nadbeton 700–1 200 PLN/m² w zależności od zakresu prac i jakości wykończenia, natomiast montaż stalowych belek podpórnych może być droższy i bardziej inwazyjny ze względu na konieczność ingerencji w ściany i fundamenty. Zaletą rozwiązań kompozytowych jest też brak ryzyka korozji materiału wzmocnienia oraz możliwość zachowania historycznego wyglądu spodu stropu, co jest ważne w budynkach zabytkowych; wadą pozostaje trudność kontroli długoterminowej przy złą przyczepności lub przy występowaniu wilgoci. Wybór rozwiązania modernizacyjnego powinien więc opierać się na analizie kosztów, wpływu na użytkowanie budynku oraz na danych diagnostycznych dotyczących stanu belek, zbrojenia i ceramicznych elementów.

Ostateczny przebieg modernizacji warto zaplanować z uwzględnieniem monitoringu po wykonaniu prac: proste czujniki odkształceń, okresowe pomiary rys i ocena stanu powłoki antykorozyjnej zbrojenia dostarczają informacji o skuteczności zastosowanej metody i pozwalają uniknąć niespodzianek. Ponadto stosowanie nowoczesnych materiałów i technologii, jak włókna karbonowe o wysokim module sprężystości czy lekkie betony z dodatkiem kruszyw lekkich, umożliwia osiągnięcie wymaganej nośności bez znacznego zwiększania ciężaru konstrukcji, a to często przesądza o finalnym wyborze. Przy wszystkich tych rozwiązaniach projekt musi uwzględniać nie tylko statykę, ale też trwałość, warunki eksploatacyjne i ograniczenia konserwatorskie, bo celem jest nie tylko przywrócenie nośności, ale też zapewnienie długotrwałej, bezpiecznej eksploatacji stropu Moniera.

Poniższy wykres porównuje orientacyjne koszty popularnych metod interwencji przy stropie Moniera (PLN/m²), co może pomóc w szybkiej ocenie budżetowej przed przetargiem lub planowaniem prac.

Strop Moniera – Pytania i odpowiedzi

• Co to jest Strop Moniera i jakie były jego podstawowe założenia konstrukcyjne?

  Strop Moniera to wczesna żelbetowa konstrukcja oparta na ceramicznych płytach z żelaznym zbrojeniem. Celem było uzyskanie większych rozpiętości niż w tradycyjnych stropach drewnianych dzięki połączeniu żelbetu z ceramiką, co umożliwiało efektywne przenoszenie obciążeń poprzez skorupę płyt ceramicznych wspartych stalowym zbrojeniem.

• Jakie są różnice między Stropem Moniera a stropami drewnianymi i sklepieniami masywnymi?

  Monier łączy żelbet z ceramicznymi płytami, co daje wyższą nośność i większe rozpiętości niż drewniane stropy i masywne sklepienia. Materiały, mechanika nośności i sposób pracy z obciążeniem różnią się od tradycyjnych konstrukcji drewnianych, gdzie dominują drewno i sprężone belkowanie, oraz od sklepieni masywnych bazujących na jednym masywnym materiale bez zbrojenia.

• Jakie są typowe problemy i czynniki wpływające na awarie Stropu Moniera?

  Główne problemy to korozja stali zbrojeniowej, degradacja ceramiki, pęknięcia, odkształcenia i utrata przyczepności między elementami. Naprawy i utrzymanie zależą od stanu zbrojenia, kondycji ceramiki oraz skuteczności połączeń między płytami a stalowymi elementami zbrojeniowymi.

• Jakie metody naprawy i wzmocnienia stosuje się w praktyce?

  Wzmocnienia obejmują doposażenie istniejących płyt dodatkowymi elementami stalowymi, zastosowanie żelbetowych lub kompozytowych wzmocnień, rekonfigurację rozpiętości oraz monitorowanie stanu materiałów i odkształceń. Często łączy się stare płytki ceramiczne z nowymi elementami stalowymi lub żelbetowymi w celu podniesienia nośności i stabilności całej konstrukcji.
