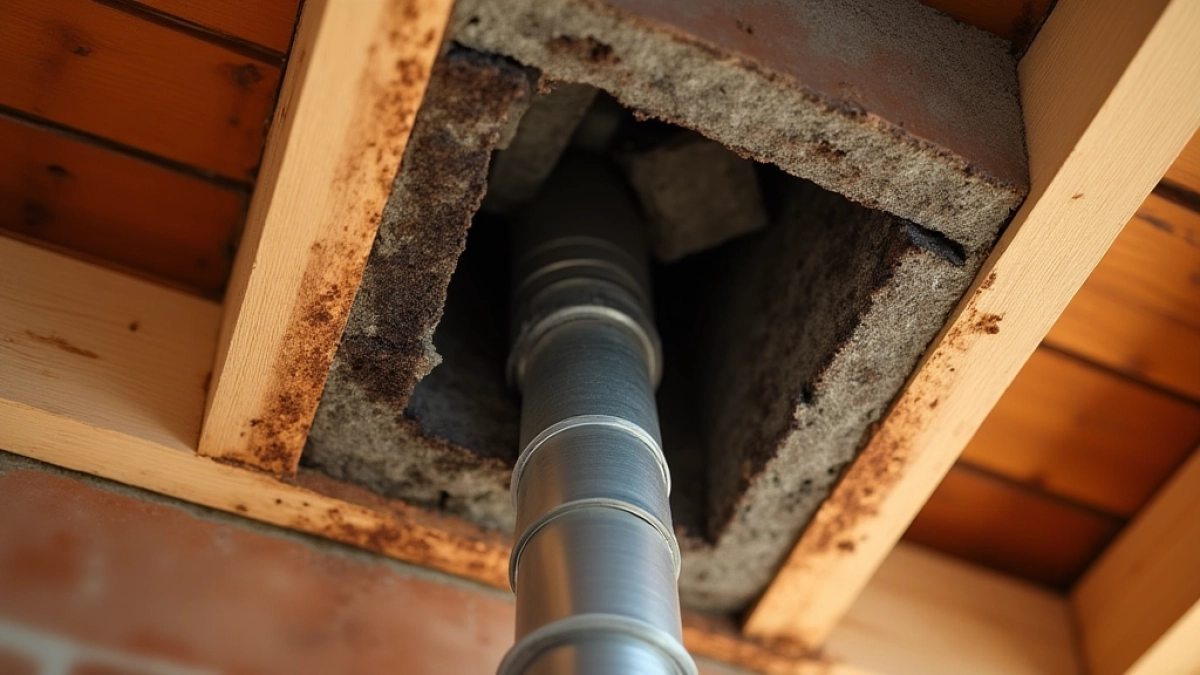

Przejście komina przez strop drewniany – praktyczny przewodnik

Przejście komina przez strop drewniany wymaga izolacji ogniowej, zachowania minimalnych odstępów i szczelności dymowej; kluczowe dylematy to dobór materiału, kompromis między ochroną a kosztami oraz wpływ wilgoci.

• Ryzyko i definicja przejścia komina przez strop drewniany
• Normy i przepisy dotyczące przejść kominowych w konstrukcjach drewnianych
• Metody wykonania: kołnierze, przepusty i skrzynki izolacyjne
• Izolacja ognioodporna: materiały i klasyfikacja
• Odstępy od elementów palnych i zabezpieczenia materiałów palnych
• Szczelność połączeń i ochrona przed przenikaniem dymu
• Kondensat, wilgoć i odpowiednia izolacja w strefie przejścia
• Przejście komina przez strop drewniany

W tabeli pokazano wartości orientacyjne dla typowego przejścia. Zakresy wynikają z rodzaju przewodu i stopnia skomplikowania zabudowy. Dokładny koszt ustala projektant na podstawie wymiarów stropu, certyfikatów systemu i prac dodatkowych.

Ryzyko i definicja przejścia komina przez strop drewniany

Przejście komina przez strop drewniany to fizyczny otwór lub zabudowa, przez którą przeprowadzono przewód spalinowy; to także strefa, w której energia cieplna i produkty spalania mają bezpośredni kontakt z elementami konstrukcyjnymi z drewna. Główne ryzyka obejmują nagrzewanie się drewnianych elementów nad i wokół przewodu oraz zapalenie wskutek promieniowania i akumulacji ciepła, a także przedostanie się iskier i żarów, które mogą wywołać tzw. wewnętrzne żarzenie konstrukcji i pożar. Temperatura spalin przy intensywnym paleniu może osiągać kilkaset stopni Celsjusza, dlatego przejście wymaga jednoczesnego zastosowania izolacji termicznej, bezpiecznych odstępów i kontroli szczelności.

Drewno ulega pirolizie zanim zajdzie moment jawnego zapłonu; długotrwałe nagrzewanie powoduje obniżenie odporności mechanicznej i powstawanie produktów rozkładu, które przyspieszają proces uszkodzeń. Iskry oraz żar opadające do przestrzeni stropowej potrafią osadzić się w szczelinach i powodować powolne tlenie, które nie zawsze daje natychmiastowe, widoczne objawy. Dlatego projekt przejścia powinien minimalizować drogi dymu, zaplanować ochronę termiczną i umożliwić inspekcję instalacji.

Przejście komina wpływa także na nośność i izolacyjność stropu; nienależyte wykonanie może osłabić belki lub wymusić dodatkowe wzmocnienia. Projektant powinien uwzględnić lokalizację przejścia przy obliczeniach statycznych i zaproponować ewentualne wzmocnienia oraz detale mocujące. Dodatkowo ważna jest dokumentacja wykonawcza i protokoły odbioru, ponieważ to one będą podstawą kontroli bezpieczeństwa w przyszłości.

Normy i przepisy dotyczące przejść kominowych w konstrukcjach drewnianych

Podstawowym dokumentem prawnym regulującym warunki techniczne budynków w Polsce jest rozporządzenie określające warunki techniczne, a jego zapisy uzupełniają normy dotyczące systemów kominowych i klasyfikacji ogniowej. W odniesieniu do przewodów stalowych i prefabrykowanych stosuje się normy europejskie i krajowe dotyczące materiałów, metod badań oraz sposobów montażu, które określają minimalne odstępy, wymagania dla przepustów i kryteria szczelności. Instrukcje producenta i karty techniczne systemu kominowego mają rangę praktycznego odniesienia podczas montażu i odbioru.

Obowiązek wykonania zgodnie z dokumentacją i atestami dotyczy zarówno projektanta, jak i wykonawcy; każde odstępstwo powinno być uzgodnione i zatwierdzone przez projektanta budynku. Projektant ocenia nośność stropu, lokalizację przejścia i potrzebę wzmocnień, a inspektor nadzoru sprawdza zgodność wykonania z dokumentacją. Brak homologowanego rozwiązania może uniemożliwić odbiór techniczny i spowodować konieczność przeróbek.

Klasy odporności ogniowej (np. EI30, EI60) określają czas, przez jaki przegroda zachowa szczelność i izolacyjność wobec ognia; dla przejść kominowych celem jest ograniczenie przenikania ognia i dymu przez strop oraz zachowanie nośności elementów konstrukcyjnych. W praktycznych wymogach montażowych oznacza to użycie kompletnych, przetestowanych skrzynek izolacyjnych lub systemowych przepustów, w których zastosowano określone grubości wełny i płyt; producent deklaruje parametry i warunki zastosowania. Przy odbiorze technicznym oczekuje się dokumentów potwierdzających zgodność i protokołów badań typu.

Metody wykonania: kołnierze, przepusty i skrzynki izolacyjne

Istnieją trzy główne metody wykonania przejścia: montaż certyfikowanych kołnierzy i przepustów, wykonanie szczelnej skrzynki izolacyjnej w stropie oraz prowadzenie przewodu w obudowie wolnostojącej z zachowaniem wentylacji i odstępów. Kołnierze systemowe to rozwiązanie szybkie — otwór zgodny z wymiarem, wypełnienie odporową wełną i montaż metalowego kołnierza; skrzynki izolacyjne są bardziej pracochłonne, ale zapewniają lepszą ochronę ogniową i akustyczną. Wybór metody zależy od typu przewodu, temperatury pracy, wymaganej klasy odporności ogniowej i ograniczeń konstrukcyjnych stropu.

Przykładowy, krokowy przebieg montażu dla przewodu Ø150 mm (wartości orientacyjne):

• Pomiar i oznaczenie otworu: zalecane Ø ≈ 300 mm — przygotuj dokumentację i sprawdź usytuowanie belek.
• Wycięcie otworu i zabezpieczenie krawędzi: robocizna 150–350 PLN.
• Montaż izolacji: wełna mineralna 100 mm (0,2–0,4 m²) + 2× płyta ognioodporna 12,5 mm (2 sztuki).
• Instalacja kołnierza ogniowego lub skrzynki: 1 szt. kołnierza 120–350 PLN lub skrzynka 400–1 500 PLN.
• Uszczelnienie wolnych przestrzeni masą intumescentną (1–2 tuby) i wykończenie estetyczne.
• Próba szczelności dymem i protokół odbioru.

— "Czy to bezpieczne?" — takie pytanie często pada podczas prezentacji rozwiązania inwestorowi; odpowiedź brzmi: tak, jeśli zastosowano certyfikowany system i przestrzegnięto odstępów oraz zasad montażu. Dobrze zaplanowane przejście uwzględnia również dostęp do inspekcji i czyszczenia przewodu, co przedłuża żywotność instalacji i zmniejsza ryzyko późniejszych napraw.

Izolacja ognioodporna: materiały i klasyfikacja

Najczęściej stosowane materiały to wełna mineralna skalna o gęstości 80–160 kg/m³, płyty gipsowo-kartonowe ognioodporne 12,5 mm, płyty z włókna ceramicznego oraz masy i taśmy intumescentne; każdy materiał ma deklarowaną odporność temperaturową i współczynnik przewodzenia ciepła. Przykładowo wełna skalna 100 mm ma λ≈0,035 W/mK i kosztuje około 30–60 PLN/m², a płyta ognioodporna 12,5 mm to wydatek rzędu 70–120 PLN/szt. Dobór materiałów zależy od wymaganej klasy odporności ogniowej, spodziewanej temperatury powierzchniowej i wymagań akustycznych.

Klasy odporności ogniowej (oznaczenia typu EI) definiują czas działania bariery ogniowej; dla przejść kominowych najczęściej wymagane są klasy EI30 lub EI60, w zależności od wielkości budynku i funkcji stropu. Osiągnięcie deklarowanej klasy uzyskuje się poprzez zastosowanie określonych kombinacji materiałów — np. płyta ognioodporna + maty z wełny mineralnej 50–100 mm + druga warstwa płyt — ale każda kombinacja musi mieć potwierdzenie badaniami typu. Przy wyborze materiałów warto zwrócić uwagę na klasę reakcji na ogień (A1/A2) oraz właściwości związane z wilgocią i trwałością.

Podczas montażu izolacji istotne jest, by materiały nie były ściśnięte, bo stracą swoje właściwości izolacyjne; wełnę zawsze montuje się tak, by zachować strukturę włóknistą, a płyty mocuje mechanicznie z zachowaniem szczelnego połączenia. Szczeliny wokół przewodu wypełnia się matami i masami intumescentnymi, które w razie pożaru pęcznieją i zamykają przestrzenie. W miejscach narażonych na wilgoć zaleca się stosowanie paroizolacji i rozwiązań odpornych na zawilgocenie, by izolacja nie traciła parametrów.

Odstępy od elementów palnych i zabezpieczenia materiałów palnych

Minimalne odstępy między przewodem kominowym a elementami palnymi zależą od konstrukcji przewodu i certyfikatu systemu; wartości orientacyjne to: dla przewodów izolowanych 20–50 mm, dla przewodów jednowarstwowych i elementów o wysokiej temperaturze powierzchni 200–300 mm, a dla murowanych kominów 100–200 mm. Wartości te są orientacyjne i zawsze trzeba je zweryfikować z instrukcją producenta i dokumentacją projektową, ponieważ temperatura zewnętrzna przewodu oraz sposób montażu wpływają na wymagany dystans. Tam, gdzie odstępów nie można zachować, stosuje się bariery termiczne, przesłony z blachy oraz skrzynie z materiałów niepalnych.

Osłony termiczne z blachy tworzą odbłyślające przeszkody, ale konieczne jest zachowanie wentylowanej szczeliny — zwykle 20–50 mm — aby ograniczyć przekazywanie ciepła konwekcyjnego. Stosowanie płyt ognioodpornych wokół drewna pozwala często zredukować wymagane odstępy, jednak każda taka zmiana powinna być poparta dokumentacją badawczą potwierdzającą efekt. Z punktu widzenia wykonawcy dobór osłon trzeba skonsultować z projektantem, bo zmiana detalu wpływa na parametry temperaturowe i wymagań instalacji.

Jeżeli belki lub elementy palne znajdują się blisko przewodu, jedną z opcji jest osłonięcie ich płytą ognioodporną 12,5–25 mm oraz dodanie warstwy wełny między płytą a drewnem, co obniża ryzyko osiągnięcia temperatury zapłonu. Alternatywnie warto przesunąć magazyny paliwa poza strefę zagrożenia oraz stosować remontowalne maskownice, które umożliwiają kontrolę stanu izolacji. Każda ingerencja musi być opisana w dokumentacji projektu, by ułatwić późniejsze przeglądy i ewentualne naprawy.

Szczelność połączeń i ochrona przed przenikaniem dymu

Szczelność przejścia jest równie ważna jak izolacja termiczna, ponieważ nieszczelne spoiny pozwalają na przenikanie dymu, czadu i drobnych cząstek sadzy do przestrzeni stropowej i do pomieszczeń, co stanowi poważne zagrożenie zdrowotne. Standardowe rozwiązania łączą mechaniczne wypełnienie przejścia wełną mineralną z zastosowaniem mas intumescentnych, taśm i płyt, które razem tworzą barierę dymową i ogniową; silikony i pianki muszą być przeznaczone do pracy w wysokiej temperaturze. Testy szczelności wykonuje się przez symulację dymu lub pomiar różnic ciśnienia, a wynik powinien potwierdzać brak przepływu dymu przez obudowę przejścia.

Masy i uszczelki intumescentne dostępne są w tubach 300 ml (1–2 tuby na przejście) i kosztują orientacyjnie 60–150 PLN za tubę, natomiast taśmy intumescentne szerokości 25–50 mm kosztują 20–80 PLN/mb. Wypełnienie otworu wełną 50–100 mm zwykle wymaga 0,2–0,6 m³ materiału, a płyty ognioodporne stosuje się w liczbie zależnej od rozmiaru przejścia (1–3 sztuki). Rzetelne uszczelnienie obejmuje łączenie płyt z konstrukcją stropu oraz dodatkowe warstwy maskujące, by wyeliminować kanały dla dymu.

Po montażu należy przeprowadzić próbę dymową i sporządzić protokół odbioru, a później wykonywać wizualne kontrole uszczelnień co najmniej raz w roku oraz po zdarzeniach termicznych. Materiały uszczelniające podlegają starzeniu się pod wpływem temperatury i wilgoci, dlatego wszelkie pęknięcia należy naprawiać tymi samymi klasami produktów. Dokumentacja montażowa i zachowane paragony ułatwiają późniejszą identyfikację produktów i prowadzenie prac serwisowych.

Kondensat, wilgoć i odpowiednia izolacja w strefie przejścia

Kondensacja powstaje, gdy temperatura powierzchni przewodu spadnie poniżej punktu rosy spalin; kwaśny kondensat może agresywnie działać na materiały spajające i na niektóre izolacje, prowadząc do korozji i degradacji. W przewodach od kotłów na paliwa stałe kondensat występuje częściej przy niskotemperaturowej eksploatacji, dlatego strefa przejścia musi być zabezpieczona przed gromadzeniem wilgoci i zaprojektowana tak, by umożliwiać odprowadzenie ewentualnego skroplin. Nieodpowiednio zabezpieczona izolacja traci właściwości izolacyjne i może stać się środowiskiem dla pleśni oraz przyspieszonej korozji elementów metalowych.

Aby ograniczyć kondensację, izolacja powinna utrzymywać temperaturę powierzchni przewodu powyżej punktu rosy; zwykle osiąga się to przy użyciu izolacji 50–100 mm o λ ≤ 0,04 W/mK i zapewnieniu drożnej ścieżki odprowadzania kondensatu. Projektanci przewidują także spadki i odpływy kondensatu oraz, w przypadku przewodów metalowych, syfony kondensatu ze stali nierdzewnej, co zapobiega korozji elementów stropu i systemów grzewczych. Paroizolacja po stronie pomieszczenia i wentylacja nad izolacją redukują ryzyko długotrwałego zawilgocenia.

Materiały izolacyjne w strefie przejścia powinny mieć deklarowaną odporność na wilgoć; w miejscach o podwyższonej wilgotności lepiej wykorzystać maty ceramiczne lub izolację z hydrofobową powłoką, by ograniczyć absorpcję wody. Montaż paroizolacji nie może tworzyć pułapki wilgoci — wymagane są krawędzie wentylowane i dostęp do kontroli instalacji, aby w razie potrzeby wymienić zawilgoconą warstwę. Dobrze zaprojektowane przejście uwzględnia zarówno zapobieganie kondensacji, jak i możliwość kontrolowanego odprowadzenia jej z zastosowaniem materiałów odpornych na korozję.

Przejście komina przez strop drewniany

• Co to jest przejście komina przez strop drewniany i jakie niesie ryzyko pożarowe?

  Przejście komina przez strop drewniany to specjalnie zaprojektowany i wykonany element łączący część kominową z przewodem wentylacyjnym, umożliwiający przejście przez belkowanie stropu. Ryzyko pożarowe pojawia się, gdy izolacja termiczna i materiał przebiegu nie zapewniają odpowiedniej ochrony termicznej oraz szczelności przed cząstkami żaru i dymem. Niewłaściwy przebieg może doprowadzić do nagrzania drewna, jego przebarwień, a w konsekwencji zapłonu.

• Jakie normy i przepisy obowiązują w Polsce dotyczące przejść kominowych w konstrukcjach drewnianych?

  Wymagania dotyczą przejść kominowych obejmują przepisy przeciwpożarowe i normy budowlane określające minimalne odstępy od materiałów palnych, klasyfikację materiałów ognioodpornych, izolację oraz szczelność. Obowiązują lokalne i ogólnopolskie wytyczne dotyczące montażu, nośności stropu oraz dopasowania systemu przejścia do obciążeń. W praktyce warto uwzględnić lokalne wytyczne i normy, takie jak odpowiednie klasyfikacje ogniowe (np. materiałów izolacyjnych) oraz wymagania dotyczące ochrony przeciwpożarowej na etapie projektowania i wykonania.

• Jakie metody wykonania przejścia przepustu kominowego są dostępne?

  Do popularnych metod należą: kołnierze ochronne wokół przepustu, przejścia w izolowanych skrzynkach i przepusty w stropie z odpowiednimi materiałami izolacyjnymi oraz zabezpieczeniami przeciwpożarowymi. Każda metoda powinna zapewnić odpowiednią izolację termiczną, szczelność i możliwość odprowadzania kondensatu oraz wilgoci, a także łatwość serwisowania.

• Jak zapewnić izolację ogniową, szczelność oraz właściwe odprowadzenie wilgoci?

  Wybiera się materiały ognioodporne (np. płyty ognioodporne, wełna mineralna) o odpowiedniej klasie wraz z zabezpieczeniami przed przenikaniem dymu i cząstek. Należy zachować odpowiednie odstępy od elementów drewnianych i paliwa, zapewnić szczelność połączeń oraz skuteczny system odprowadzenia kondensatu i wilgoci. Okresowa inspekcja stanu izolacji i elementów przejścia jest częścią konserwacji.
